Manual del kit Smart Grow Tent

NOMBRE DEL MODELO

VSK-GIYS224
VSK-GIYS276
VSK-GIYS336
VSK-GIYS425
VSK-GIYS448

INFORMACIÓN DE SEGURIDAD

Lea detenidamente la siguiente información antes de usar el producto. El incumplimiento de estas instrucciones de seguridad podría resultar en lesiones graves y liberará a VIVOSUN de toda responsabilidad, anulando todas las garantías del producto.

Antes de comenzar la instalación, operación y mantenimiento de este kit de producto, le recomendamos encarecidamente que lea y siga las instrucciones proporcionadas en este manual, así como los manuales de cada dispositivo incluido en el kit.
Asegúrese de que su fuente de alimentación de CA cumpla con los requisitos eléctricos de cada dispositivo de este kit de producto.
Verifique y cumpla con todas las leyes y regulaciones locales relativas a la instalación y operación de este producto, ya que pueden estipular requisitos de seguridad adicionales.
NO utilice los dispositivos de este kit en áreas exteriores o dentro de ubicaciones peligrosas, como aquellas en proximidad a productos químicos inflamables, explosivos o corrosivos, o en ambientes húmedos.
NO introduzca dedos u otros objetos en los ventiladores.
NO cubra la entrada o salida de los ventiladores. NO cubra los cables de alimentación con alfombras u otros materiales.
NO mire directamente la luz LED de crecimiento. Use gafas adecuadas mientras la luz está operando.
Antes de la instalación, mantenimiento o reubicación, asegúrese de desenchufar y apagar los dispositivos.
Si su dispositivo o cable de alimentación está dañado, deje de usar el dispositivo y contáctenos de inmediato para el servicio. El desensamblaje o modificaciones de dispositivos sin el permiso de VIVOSUN pueden causar daños y anular la garantía.

NO deseche este producto con su basura habitual. Los electrodomésticos contienen materiales peligrosos que pueden dañar el medio ambiente si no se eliminan adecuadamente.

Comuníquese con el gobierno local para información sobre centros de entrega o programas de reciclaje cercanos que acepten desechos electrónicos.

CONTENIDO DEL PRODUCTO

Imagen	Nombre	Número de caja
	Grow Tent	Caja A
	Lumalight	Caja B
	GrowHub Controller E42A+	Caja C
	AeroZesh G Duct Fan	Caja D
	Filtro de Carbón	Caja E
	Prefiltro	Caja E
	Conducto y Abrazaderas	Caja F
	Bolsas de Cultivo de 5 Gal.	Caja G
	Red de Enrejado Elástica	Caja H
	Cubierta de Ventilación	Caja H
	Cintas de Torsión para Jardín	Caja H
	Cinta de Conducto de Aluminio	Caja H
	Tijeras de Poda	Caja H

Imagen

Nombre

Número de caja

e4b58a17b26df041a6ea759fbf762c4c

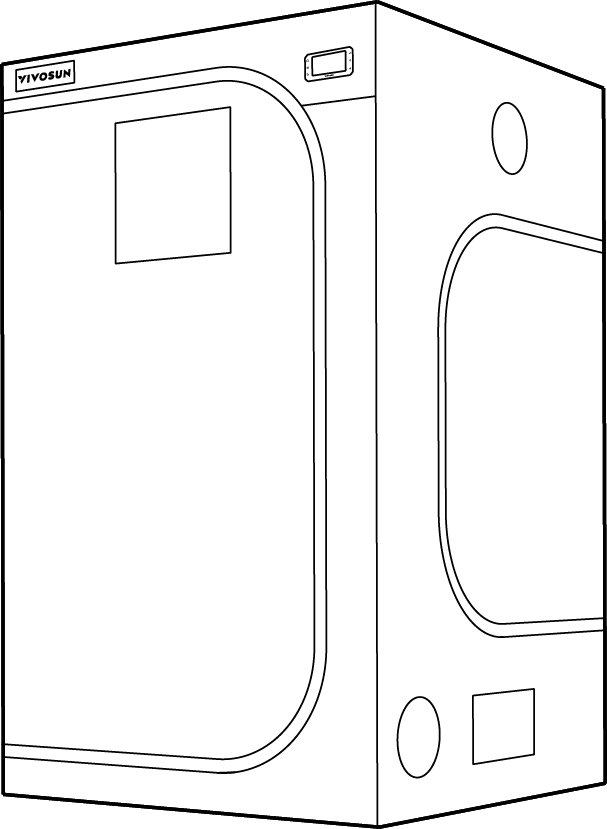

Grow Tent

Caja A

d6e5f267658800667f951133efa25187

Lumalight

Caja B

c684bcfcfbebd7931320bd31af877ad2

GrowHub Controller E42A+

Caja C

cdf1603028f7fbc499321b5b3e2b6e6f

AeroZesh G Duct Fan

Caja D

27051d4cc3f91764704ef8d41024af48

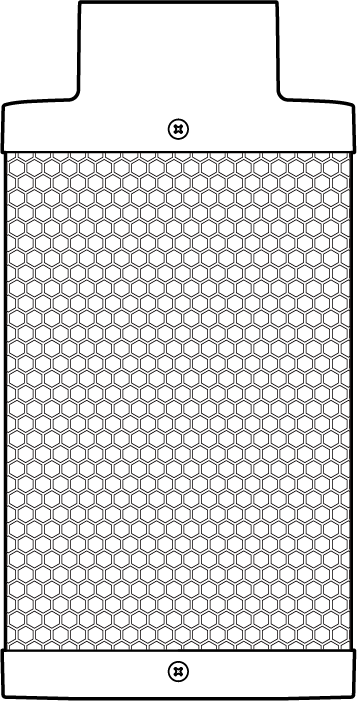

Filtro de Carbón

Caja E

09eba5ea8f26bdc93a31246886e36326

Prefiltro

Caja E

608b476aa8de6dc89af796e6d8819738

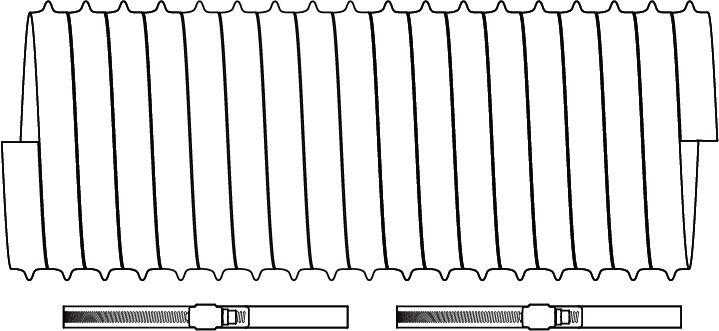

Conducto y Abrazaderas

Caja F

9c6480bf5e61cdc10c613f44c88bf8c9

Bolsas de Cultivo de 5 Gal.

Caja G

bc4f6742a903cf1e9295c5631962f88e

Red de Enrejado Elástica

Caja H

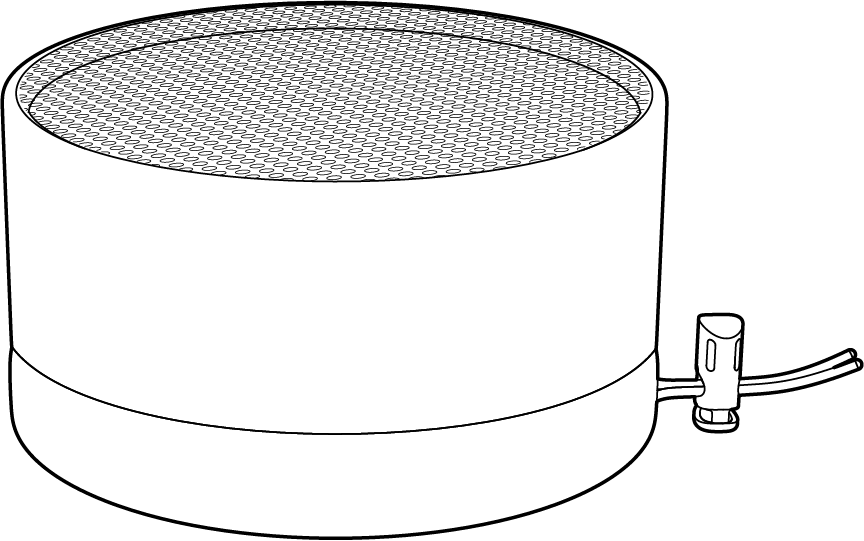

06950f8f0e000ac38cffa9e31a3ed7a2

Cubierta de Ventilación

Caja H

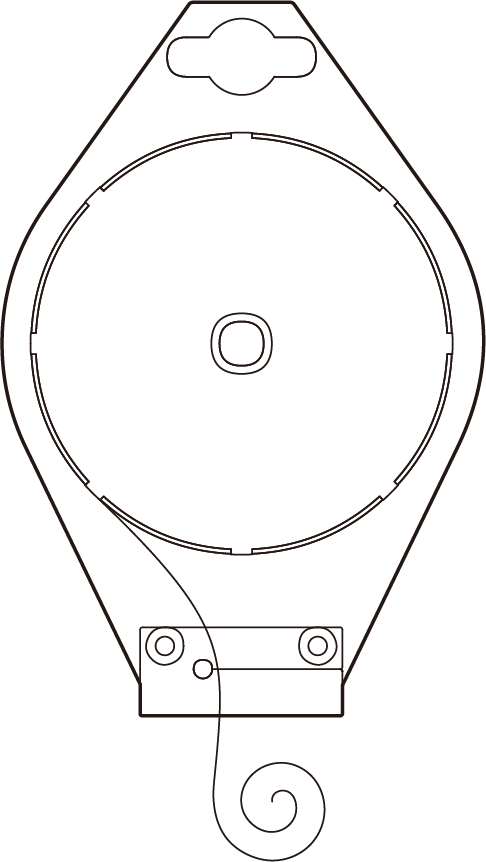

40be4215fc20915fb5fc1daad3923d1a

Cintas de Torsión para Jardín

Caja H

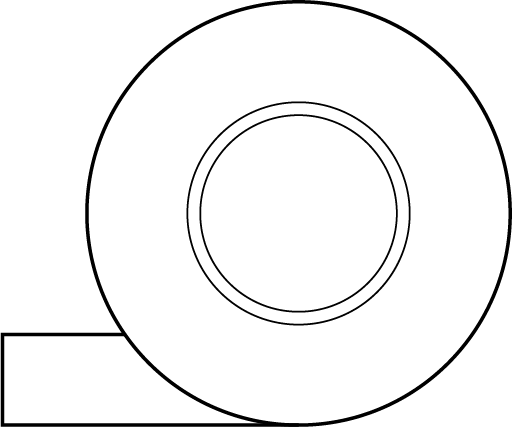

2b2160243962d419f4e15eb6c1aa173c

Cinta de Conducto de Aluminio

Caja H

1a7a1e691335c84f244a50757b71172d

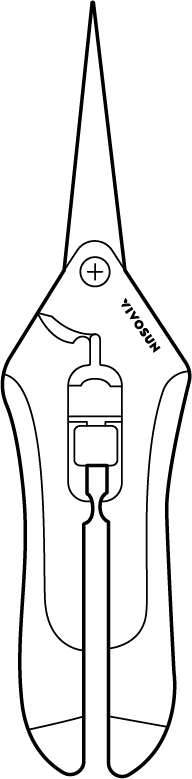

Tijeras de Poda

Caja H

	VSK-GIYS224	VSK-GIYS276	VSK-GIYS336
CAJA A	Grow Tent	24x24x48" x1 (60cmx60cmx120cm)	32x32x63" x1 (80cmx80cmx160cm)	36x36x72" x1 (90cmx90cmx180cm)
CAJA B	Luz de Crecimiento	Lumalight 100W x1	Lumalight 150W x1	Lumalight 200W x1
Colgadores de Cuerda	Colgador de Cuerda x2
CAJA C	Controlador	GrowHub E42A+ x1
CAJA D	Ventilador de Conducto	AeroZesh G4 4" (10.2cm) x1
CAJA E	Filtro de Carbón	Filtro de Carbón 4" (10cm) x1
Prefiltro	Prefiltro 4"(10cm) x1
CAJA F	Conducto	4" (10.2cm) Conducto 8ft (2.4m) x1
Abrazaderas	4" (10.2cm) Abrazadera Metálica x2
CAJA G	Bolsas de Cultivo	Bolsa de Cultivo de 5gal (18.9L) x5
CAJA H	Red de Enrejado	Red de Enrejado 24"x24" (60cmx60cm) x1	Red de Enrejado 36"x36" (90cmx90cm) x1
Cubierta de Ventilación	Cubiertas de Ventilación 4" (10.2cm) x2
Cintas de Torsión	Cinta de Torsión 328ft (100m) x1
Tijeras	Tijeras de Poda x1
Cinta de Conducto	Cinta de Conducto de Aluminio 5ft (1.55m) x1

VSK-GIYS224

VSK-GIYS276

VSK-GIYS336

CAJA A

Grow Tent

24x24x48" x1 (60cmx60cmx120cm)

32x32x63" x1 (80cmx80cmx160cm)

36x36x72" x1 (90cmx90cmx180cm)

CAJA B

Luz de Crecimiento

Lumalight 100W x1

Lumalight 150W x1

Lumalight 200W x1

Colgadores de Cuerda

Colgador de Cuerda x2

CAJA C

Controlador

GrowHub E42A+ x1

CAJA D

Ventilador de Conducto

AeroZesh G4 4" (10.2cm) x1

CAJA E

Filtro de Carbón

Filtro de Carbón 4" (10cm) x1

Prefiltro

Prefiltro 4"(10cm) x1

CAJA F

Conducto

4" (10.2cm) Conducto 8ft (2.4m) x1

Abrazaderas

4" (10.2cm) Abrazadera Metálica x2

CAJA G

Bolsas de Cultivo

Bolsa de Cultivo de 5gal (18.9L) x5

CAJA H

Red de Enrejado

Red de Enrejado 24"x24" (60cmx60cm) x1

Red de Enrejado 36"x36" (90cmx90cm) x1

Cubierta de Ventilación

Cubiertas de Ventilación 4" (10.2cm) x2

Cintas de Torsión

Cinta de Torsión 328ft (100m) x1

Tijeras

Tijeras de Poda x1

Cinta de Conducto

Cinta de Conducto de Aluminio 5ft (1.55m) x1

	VSK-GIYS425	VSK-GIYS448
CAJA A	Grow Tent	48x24x60" x1 (120cmx60cmx150cm x1)	48x48x80" x1 (120cmx120xcm200cm x1)
CAJA B	Luz de Crecimiento	Lumalight 200W x1	Lumalight 400W x1
Colgadores de Cuerda	Colgador de Cuerda x2
CAJA C	Controlador	GrowHub E42A+ x1
CAJA D	Ventilador de Conducto	AeroZesh G4 4" (10.2cm) x1	AeroZesh G6 6" (15.2cm) x1
CAJA E	Filtro de Carbón	Filtro de Carbón 4" (10cm) x1	Filtro de Carbón 6" (15cm) x1
Prefiltro	Prefiltro 4" (10cm) x1	Prefiltro 6" (15cm) x1
CAJA F	Conducto	4" (10.2cm) Conducto 8ft (2.4m) x1	6" (15.2cm) Conducto 8ft (2.4m) x1
Abrazaderas	4" (10.2cm) Abrazadera Metálica x2	6" (15.2cm) Abrazadera Metálica x2
CAJA G	Bolsas de Cultivo	Bolsa de Cultivo 5gal (18.9L) x5
CAJA H	Red de Enrejado	Red de Enrejado 48"x24" (120cm x 60cm) x1	Red de Enrejado 48"x48" (120cm x 120cm) x1
Cubierta de Ventilación	Cubiertas de Ventilación 4" (10.2cm) x2	Cubiertas de Ventilación 6" (15.2cm) x2
Cintas de Torsión	Cinta de Torsión - 328 ft (100 m) x1
Tijeras	Tijeras de Poda x1
Cinta de Conducto	Cinta de Conducto de Aluminio 5ft (1.55m) x1

VSK-GIYS425

VSK-GIYS448

CAJA A

Grow Tent

48x24x60" x1

(120cmx60cmx150cm x1)

48x48x80" x1

(120cmx120xcm200cm x1)

CAJA B

Luz de Crecimiento

Lumalight 200W x1

Lumalight 400W x1

Colgadores de Cuerda

Colgador de Cuerda x2

CAJA C

Controlador

GrowHub E42A+ x1

CAJA D

Ventilador de Conducto

AeroZesh G4 4" (10.2cm) x1

AeroZesh G6 6" (15.2cm) x1

CAJA E

Filtro de Carbón

Filtro de Carbón 4" (10cm) x1

Filtro de Carbón 6" (15cm) x1

Prefiltro

Prefiltro 4" (10cm) x1

Prefiltro 6" (15cm) x1

CAJA F

Conducto

4" (10.2cm) Conducto 8ft (2.4m) x1

6" (15.2cm) Conducto 8ft (2.4m) x1

Abrazaderas

4" (10.2cm) Abrazadera Metálica x2

6" (15.2cm) Abrazadera Metálica x2

CAJA G

Bolsas de Cultivo

Bolsa de Cultivo 5gal (18.9L) x5

CAJA H

Red de Enrejado

Red de Enrejado 48"x24" (120cm x 60cm) x1

Red de Enrejado 48"x48" (120cm x 120cm) x1

Cubierta de Ventilación

Cubiertas de Ventilación 4" (10.2cm) x2

Cubiertas de Ventilación 6" (15.2cm) x2

Cintas de Torsión

Cinta de Torsión - 328 ft (100 m) x1

Tijeras

Tijeras de Poda x1

Cinta de Conducto

Cinta de Conducto de Aluminio 5ft (1.55m) x1

GUÍA RÁPIDA DE CONFIGURACIÓN

PASO 1

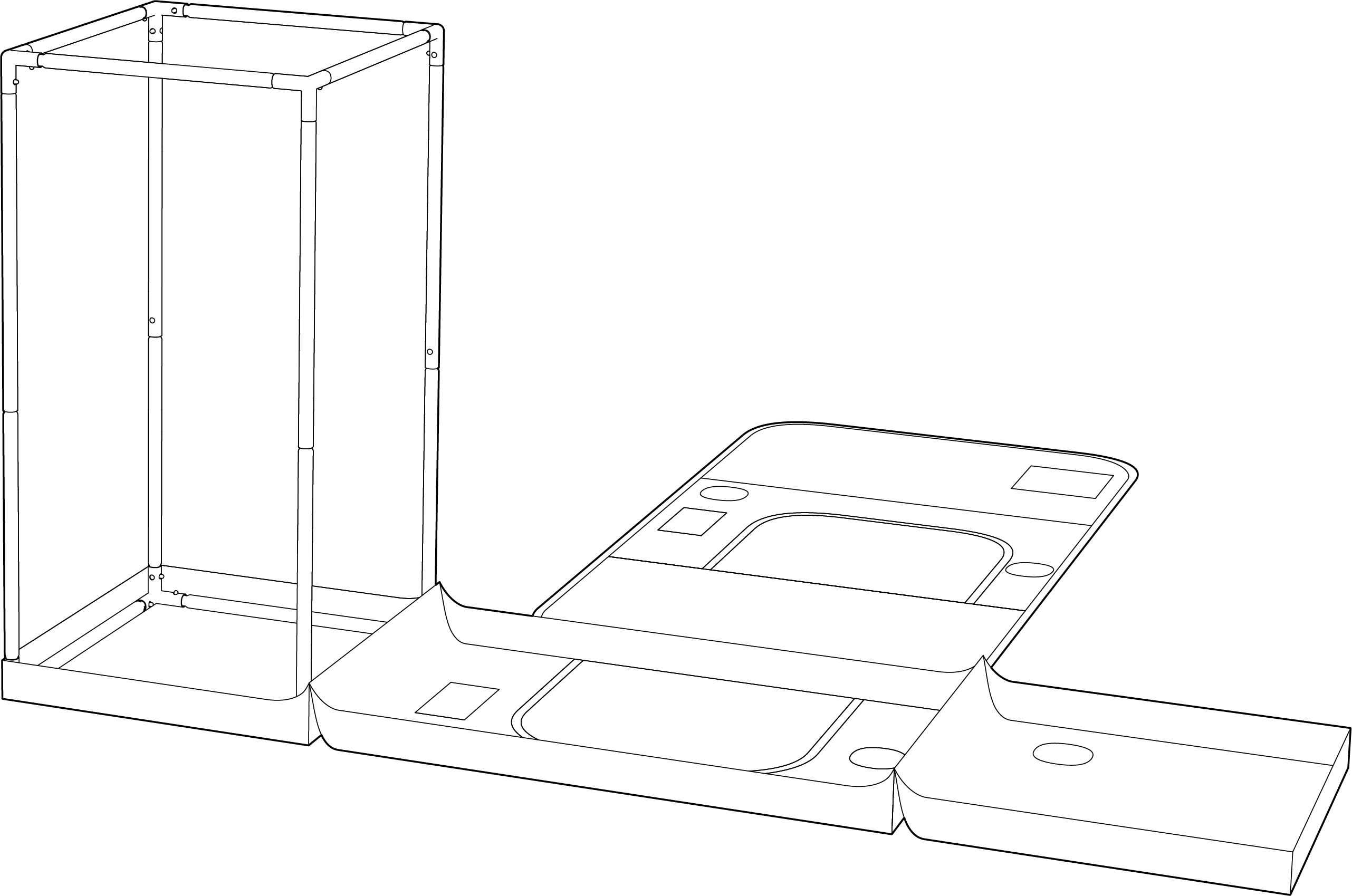

Configure su Grow Tent (CAJA A) siguiendo las instrucciones en el manual de Grow Tent.

https://vivosun.com/support/guide/grow-tent-standard-series

PASO 2

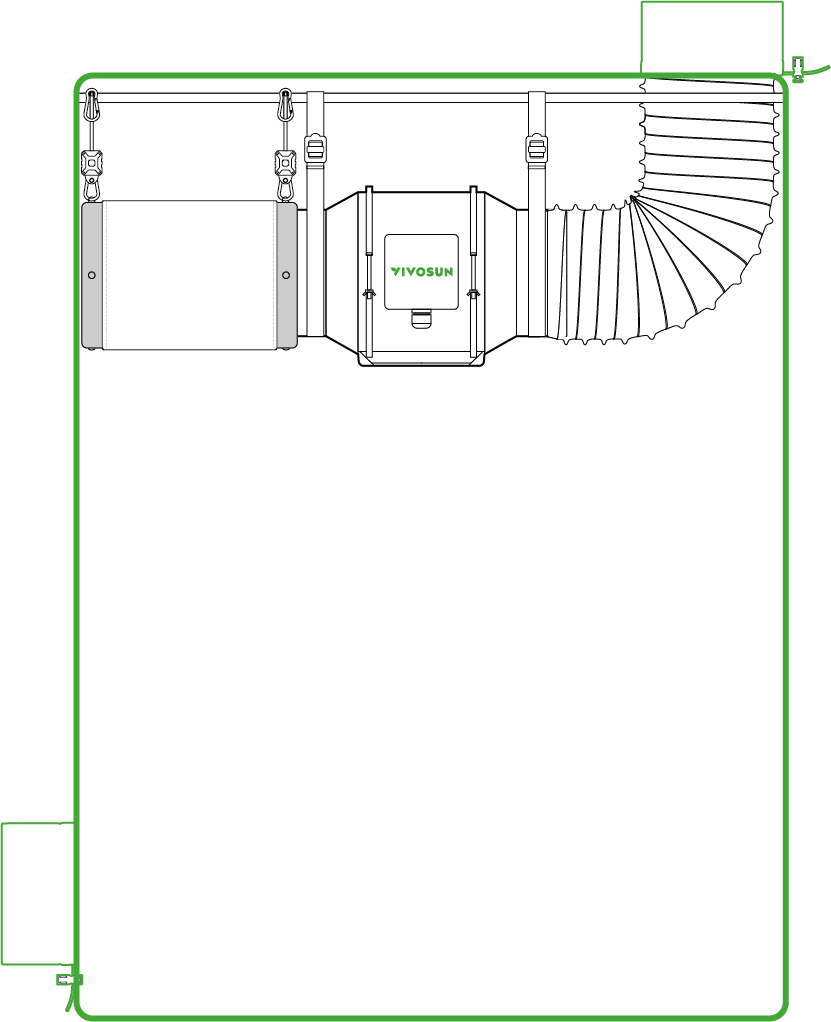

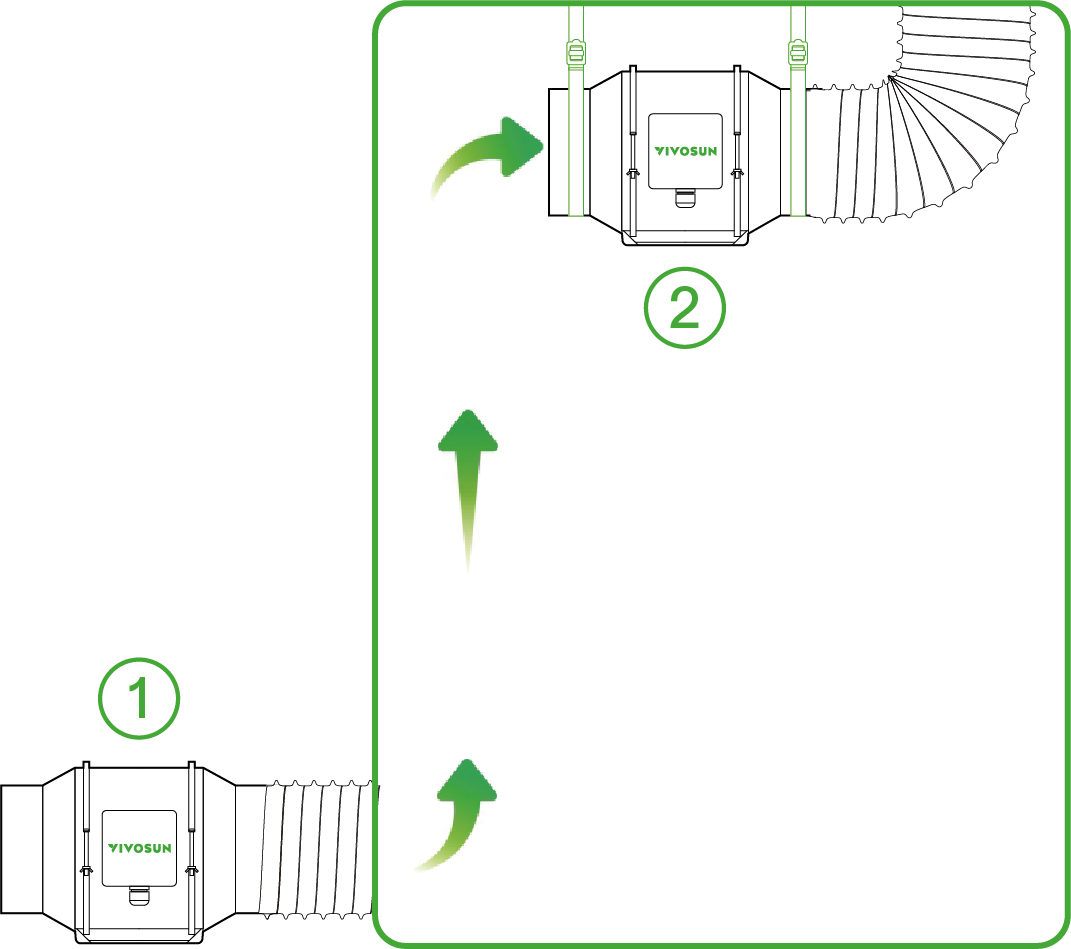

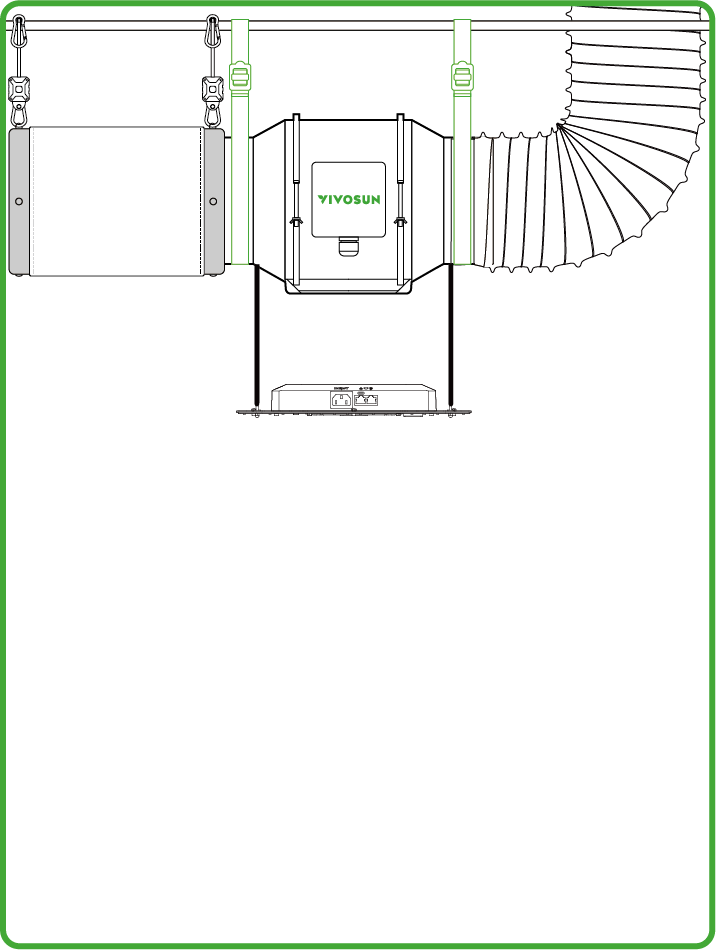

Instale el AeroZesh Duct Fan (CAJA D) en su posición preferida. Cuelgue el Duct Fan con las Correas (CAJA D). Para instrucciones específicas, consulte el manual AeroZesh.

https://vivosun.com/support/guide/aerozesh-g

*1. Ventilador de Entrada
*2. Ventilador de Escape

PASO 3

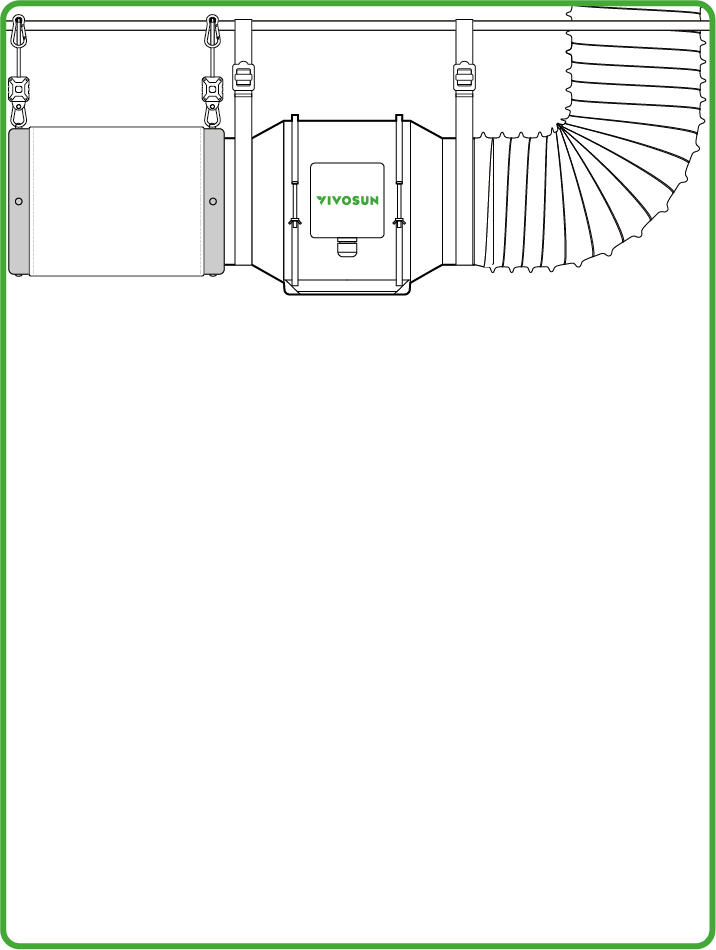

Cubra el Prefiltro en el Filtro de Carbón (CAJA E). Instale el Filtro de Carbón y el Conducto (CAJA F) en el Ventilador de Conducto AeroZesh con Abrazaderas y cuelgue con Correas (CAJA E).

PASO 4

Para una protección adicional de ventilación, coloque la Cubierta de Ventilación (CAJA H) en la ventila de entrada de la tienda o salida del conducto si es necesario. (OPCIONAL).

PASO 5

Instale el Lumalight (CAJA B) a una vara de techo u otro accesorio apropiado usando los Colgadores de Cuerda (CAJA B) y ajustado a una altura adecuada. Para instrucciones específicas, consulte el manual Lumalight.

https://vivosun.com/vivosun-lumalight-led-grow-light-100w-p164284961561524491-v164284961561524490

PASO 6

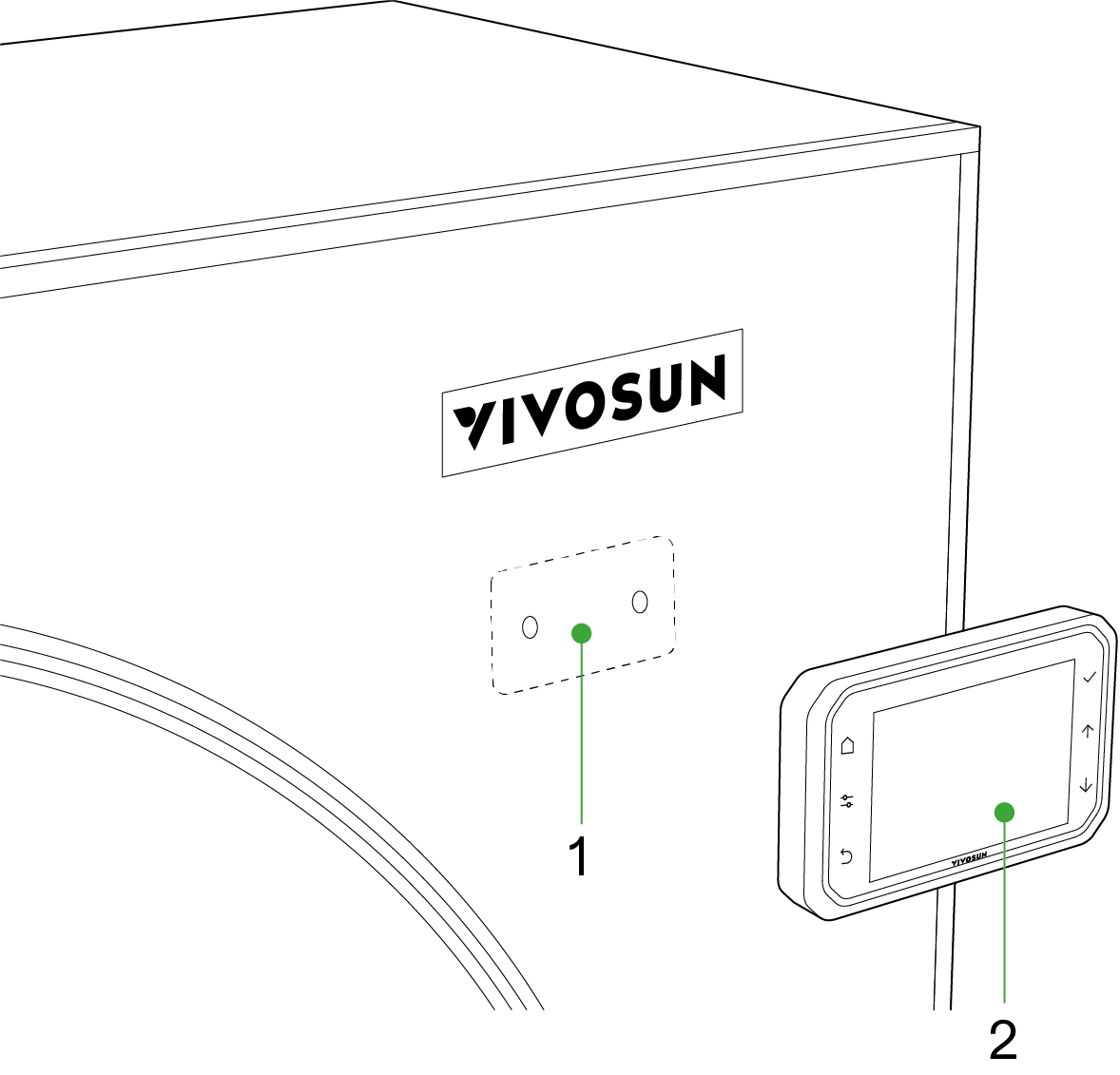

Monte el GrowHub Controller E42A+ (CAJA C) en su tienda o pared utilizando la placa de hierro. Para instrucciones específicas, consulte el manual GrowHub.

https://vivosun.com/support/guide/growhub-e42ap

*1. Placa de Hierro
*2. GrowHub Controller E42A+ (con Iman)

PASO 7

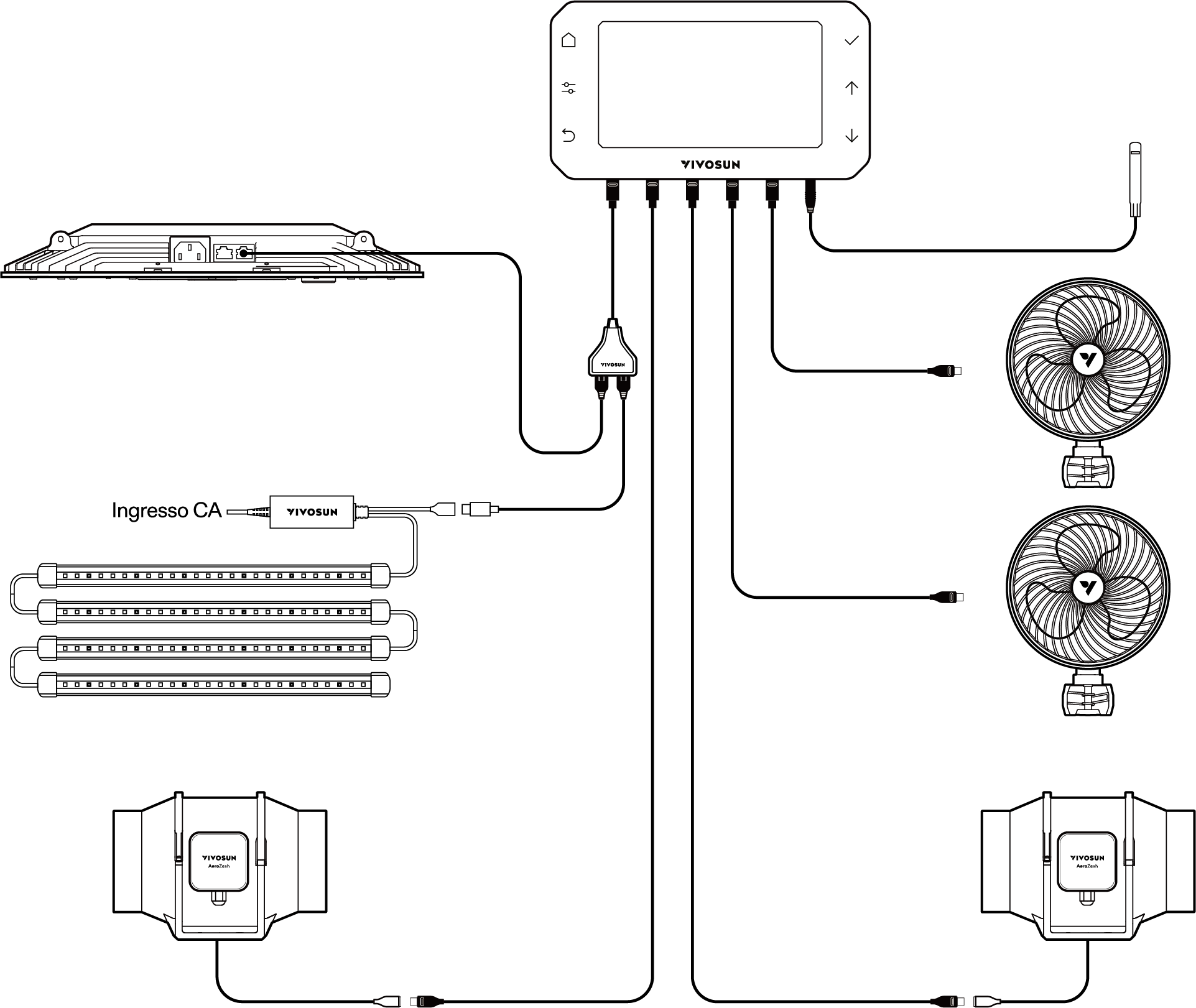

Conecte el Lumalight al GrowHub con un cable RJ11 (CAJA B) conectado al convertidor RJ11&RJ45. Conecte el AeroZesh con un cable Type-C (CAJA C) a uno de los puertos Type-C. Conecte el Sensor de Temperatura/Humedad (CAJA C) en el puerto AUX. Para detalles de instalación, consulte el manual GrowHub.

https://vivosun.com/support/guide/growhub-e42ap

PASO 8

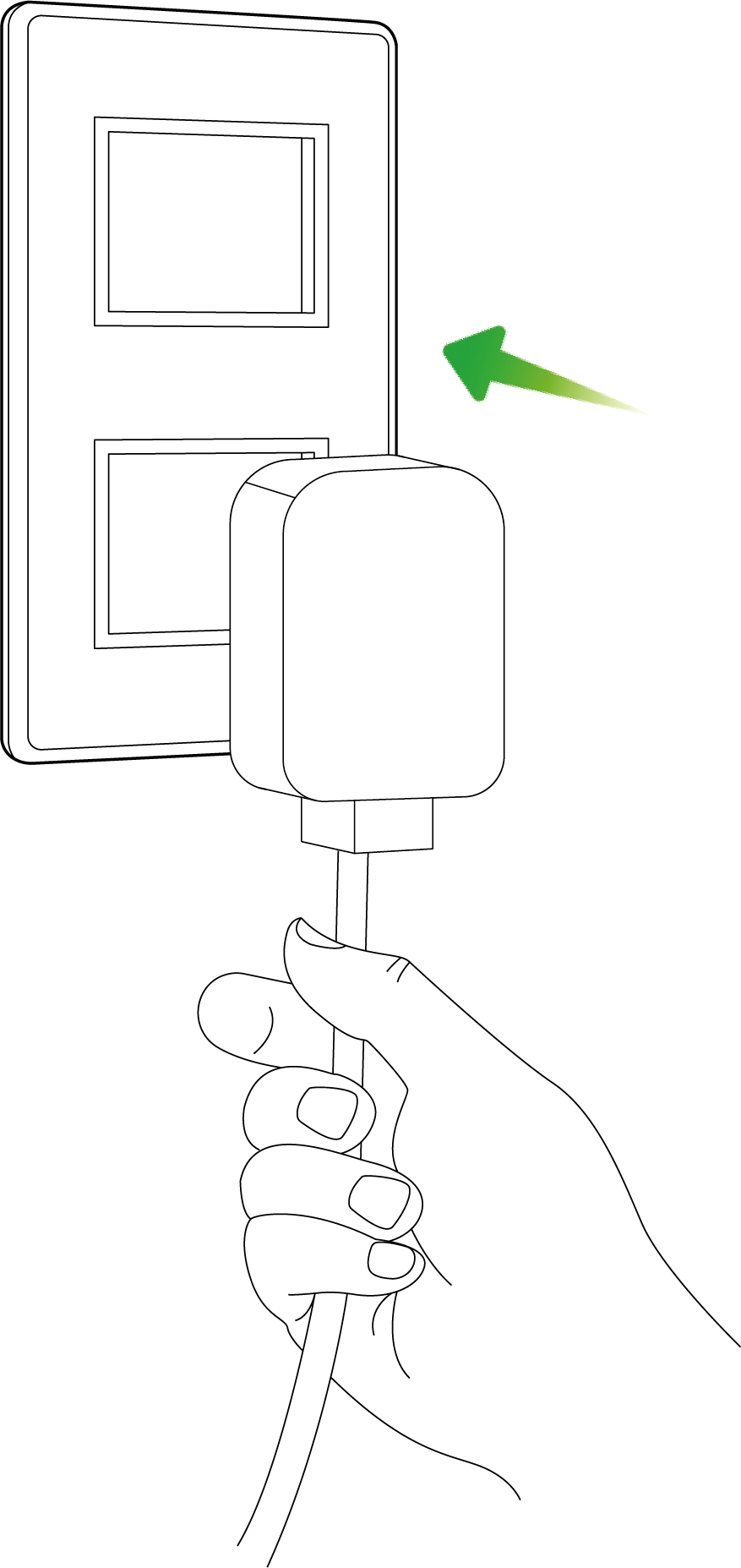

Conecte el Lumalight y el AeroZesh a tomas de corriente cercanas utilizando los cables de alimentación en CAJA B y D.

PASO 9

CONECTANDO A LA APP VIVOSUN

Descargue la App Vivosun

Busque ''VIVOSUN'' en el Apple App Store o en el Google Play Store para descargar la app Vivosun.

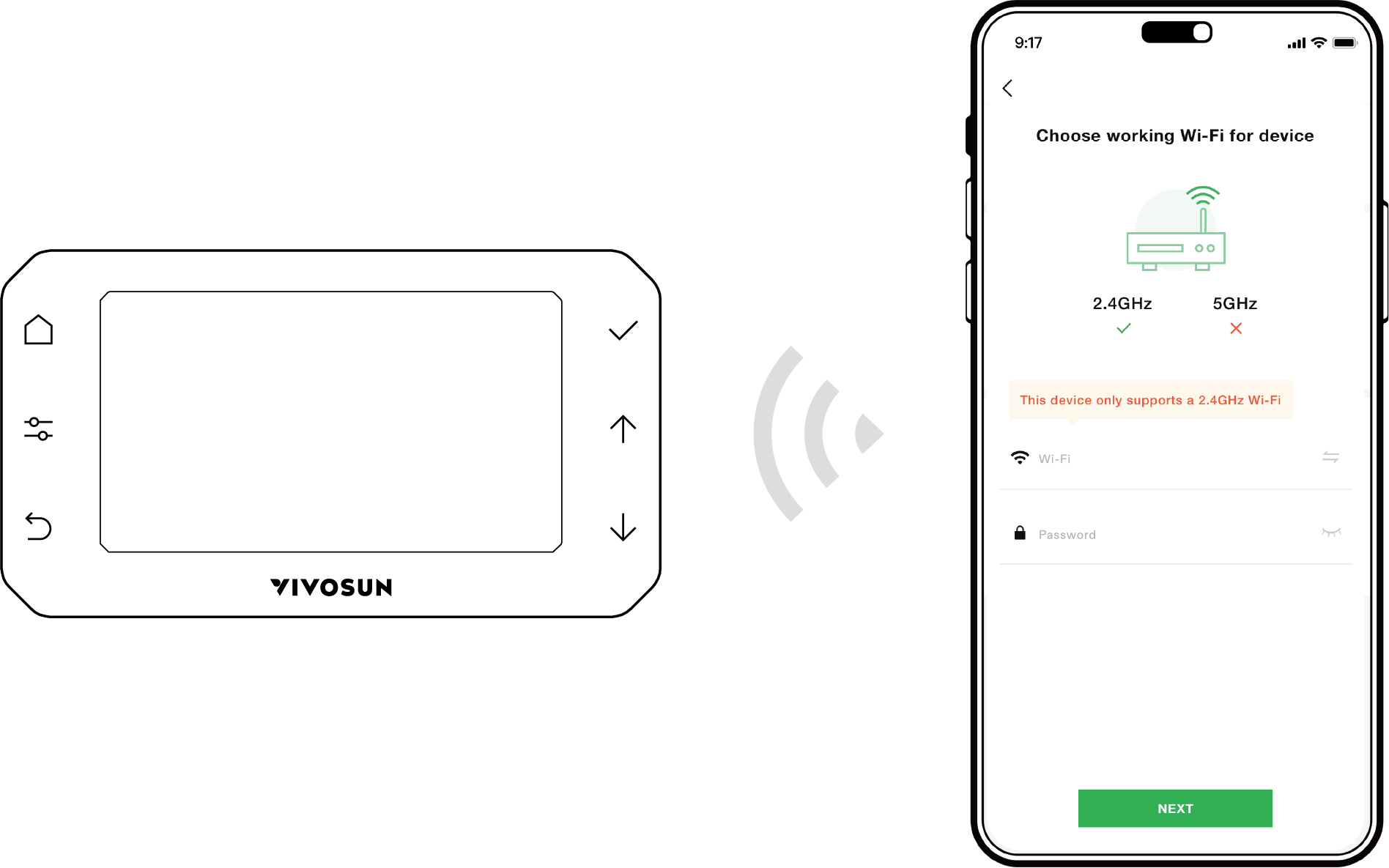

Agregue su GrowHub Controller E42A+

Toque "" o image:https://image.next.vivosun.com/asset/width-64/picture/77142076e1e104fadc8f7f90c1d9a3ae.png[width=25] para agregar su GrowHub Controller E42A. Al conectarse a la app Vivosun, 0dc2de55753f312d25bba24e890c6912 parpadeará en la pantalla.

Para instrucciones más específicas sobre cómo operar el E42A+, consulte el manual GrowHub.

Nota:

Asegúrese de tener una conexión Wi-Fi de 2,4 GHz y que Bluetooth esté activado en su teléfono.

PASO 10

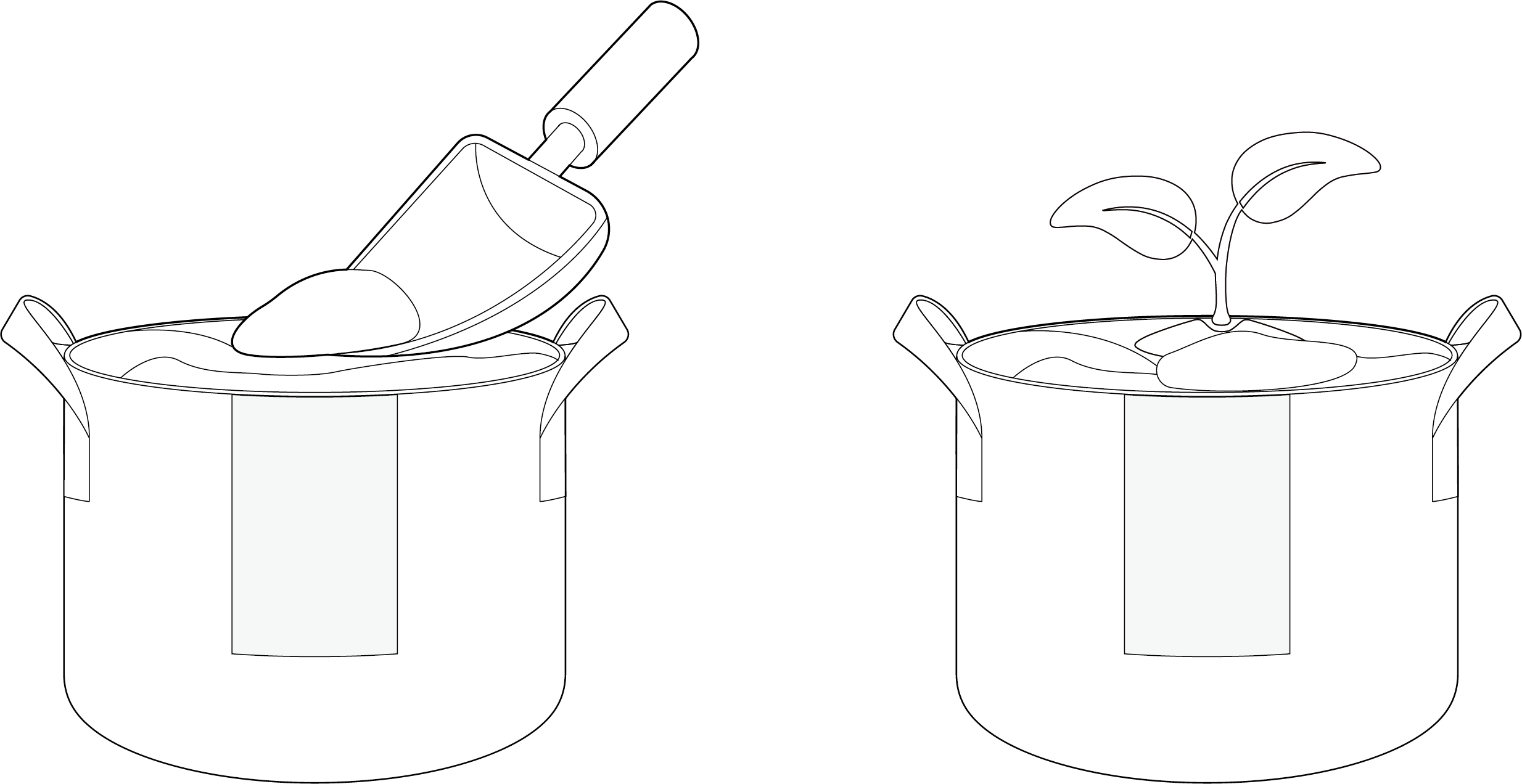

Llene las Bolsas de Cultivo (CAJA G) con medio de cultivo y coloque las semillas o plántulas.

PASO 11

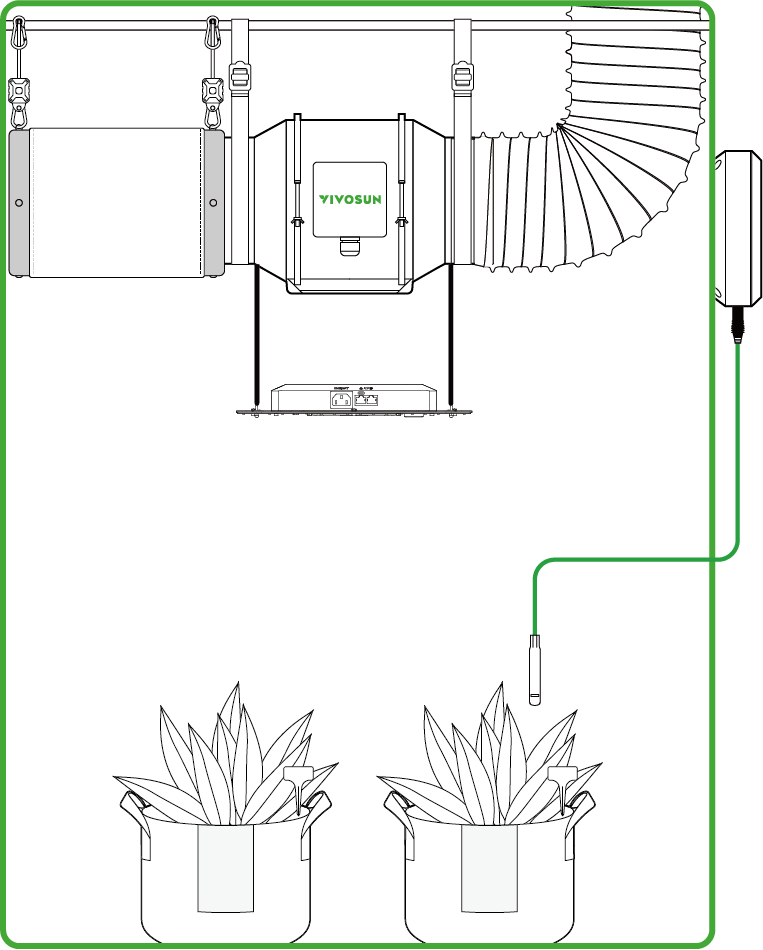

Coloque el Sensor de Temperatura/Humedad (CAJA C) en una posición adecuada dentro de la Grow Tent para monitorear las condiciones ambientales.

PASO 12

Inicie sesión en su cuenta y comience un nuevo "jardín" conectando su controlador GrowHub a través de Wi-Fi.

Para instrucciones específicas, consulte el manual GrowHub.

PASO 13

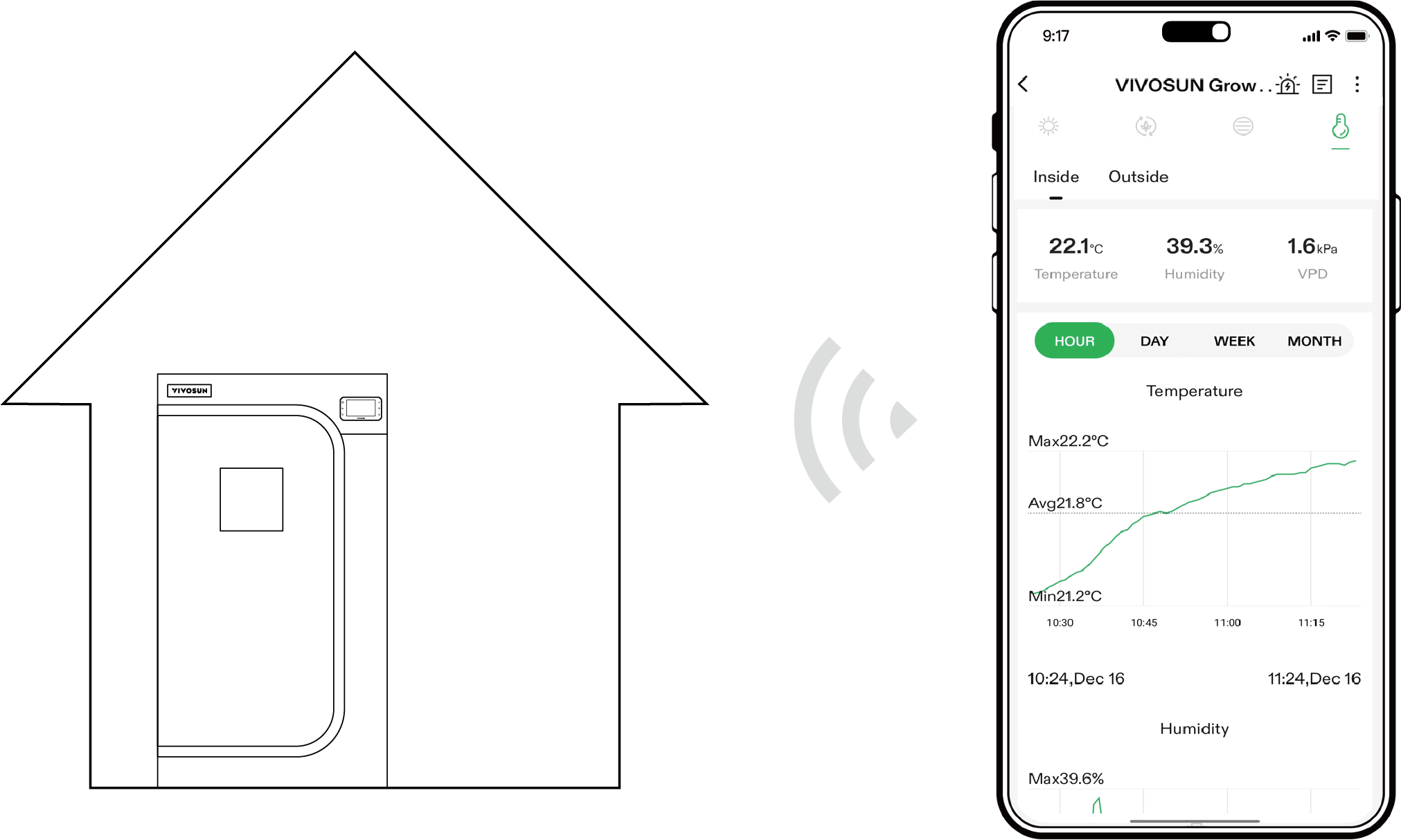

Después de conectar su GrowHub, puede configurar una receta de cultivo, controlar sus dispositivos de forma remota, revisar registros archivados, establecer alarmas, registrar y compartir su experiencia.
