Manual de la serie Pro de la tienda de cultivo
NOMBRE DEL MODELO
-
VST-S223
-
VST-S224
-
VST-S276
-
VST-S3018
-
VST-S326
-
VST-S336
-
VST-S425
-
VST-S448
-
VST-S538
-
VST-S558
-
VST-G425
-
VST-G336
-
VST-G448
-
VST-G558

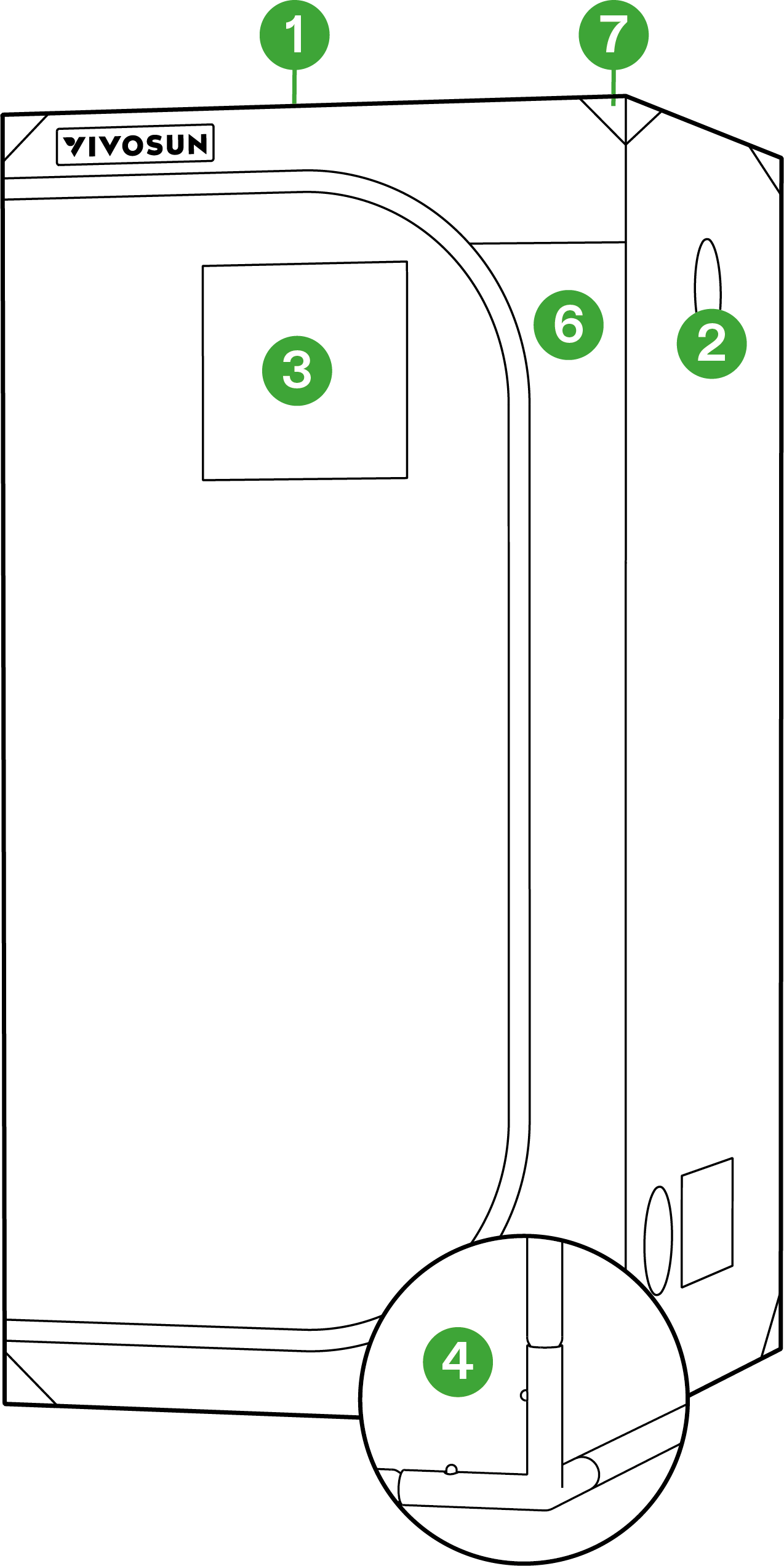

CARACTERÍSTICAS PRINCIPALES
|
|
-
Capa de tienda que bloquea la luz y altamente reflectante : Diseño profesional de la capa de la tienda con exterior de nylon Oxford 600D e interior de Mylar altamente reflectante.
-
Aperturas para conductos : Múltiples aperturas para conductos con tamaño ajustable, adecuadas para diferentes tamaños de conductos sin fuga de luz.
-
Ventana de visualización : Una gran ventana transparente con una tapa opcional ofrece una visión clara del interior de la tienda.
-
Marco robusto : Pernos y conectores de metal gruesos proporcionan una estructura sólida. Nota : Todos los dispositivos deben estar distribuidos uniformemente sobre las barras del techo.
-
Bandeja de suelo impermeable : La bandeja puede contener agua, tierra y otros desechos, evitando fugas.
-
Apertura para cables : Apertura de cable cubiertas doblemente para un conector más conveniente al controlador externo.
-
Placa triangular : El refuerzo triangular aumenta la resistencia de la tienda.
CONTENIDO DEL PRODUCTO
VST-S224/S276/S336/G336
| Imagen | Nombre | Cantidad |
|---|---|---|
|
|
1 ud. |
|
|
1 ud. |
|
|
2 uds. |
|
|
8 uds. |
Pernos y barras del techo
|
|
8 uds. |
|
|
4 uds. |
|
|
4 uds. |
|
|
1 ud. |
|
|
1 ud. |
VST-S448/S558/G448/G558
| Imagen | Nombre | Cantidad |
|---|---|---|
|
|
1 ud. |
|
|
1 ud. |
|
|
2 uds. |
|
|
8 uds. |
Pernos y barras del techo
|
|
8 uds. |
|
|
4 uds. |
|
|
4 uds. |
|
|
1 ud. |
|
|
2 uds. |
VST-S326/S425/G425
| Imagen | Nombre | Cantidad |
|---|---|---|
|
|
1 ud. |
|
|
1 ud. |
|
|
2 uds. |
|
|
8 uds. |
Pernos y barras del techo
|
|
4 uds. |
|
|
4 uds. |
|
|
4 uds. |
|
|
4 uds. |
|
|
1 ud. |
|
|
1 ud. |
VST-S538
| Imagen | Nombre | Cantidad |
|---|---|---|
|
|
1 ud. |
|
|
1 ud. |
|
|
2 uds. |
|
|
8 uds. |
Pernos y barras del techo
|
|
4 uds. |
|
|
4 uds. |
|
|
4 uds. |
|
|
4 uds. |
|
|
1 ud. |
|
|
2 uds. |
VST-S223
| Imagen | Nombre | Cantidad |
|---|---|---|
|
|
1 ud. |
|
|
1 ud. |
|
|
2 uds. |
|
|
8 uds. |
Pernos y barras del techo
|
|
8 uds. |
|
|
4 uds. |
|
|
1 ud. |
|
|
1 ud. |
VST-S3018
| Imagen | Nombre | Cantidad |
|---|---|---|
|
|
1 ud. |
|
|
1 ud. |
|
|
2 uds. |
|
|
8 uds. |
Pernos y barras del techo
|
|
8 uds. |
|
|
4 uds. |
|
|
4 uds. |
|
|
1 ud. |
|
|
1 ud. |
ESPECIFICACIONES
| VST-S224 | VST-S276 | VST-S336 | |
|---|---|---|---|
Dimensiones (LxAnxAl) |
24"x24"x48" 60x60x120cm |
32"x32"x63" 80x80x160cm |
36"x36"x72" 90x90x180cm |
Material interior |
Material Mylar altamente reflectante |
||
Material exterior |
Tela Oxford |
||
Cierre |
Cremalleras SBS cubiertas dobles |
||
Ventana de visualización |
Ventana frontal x1 |
||
Diámetro del poste |
16mm |
||
Puerta |
Puerta frontal x1 |
||
Apertura de conductos |
4"x1(10.2cmx1) 6"x3(15.2cmx3) |
4"x1(10.2cmx1) 6"x3(15.2cmx3) 8''x1(20.3cmx3) |
4"x2(10.2cmx2) 6"x2(15.2cmx2) 8''x3(20.3cmx3) |
Ventilaciones |
Pre-filtro Ventilaciones x2 |
||
Bandeja de suelo |
24"x24" x1 60cmx60cmx1 |
32"x32" x1 80cmx80cmx1 |
36"x36" x1 90cmx90cmx1 |
Correas del filtro |
x2 |
||
| VST-S448 | VST-S558 | VST-S326 | |
|---|---|---|---|
Dimensiones (LxAnxAl) |
48"x48"x80" 120x120x200cm |
60"x60"x80" 150x150x200cm |
36"x20"x63" 90x50x160cm |
Material interior |
Material Mylar altamente reflectante |
||
Material exterior |
Tela Oxford |
||
Cierre |
Cremalleras SBS cubiertas dobles |
||
Ventana de visualización |
Ventana frontal x1 |
||
Diámetro del poste |
16mm |
19mm |
16mm |
Puerta |
Puerta frontal x1 Puerta lateral x2 |
Puerta frontal x1 |
|
Apertura de conductos |
4"x2(10.2cmx2) 8"x5(20.3cmx5) |
4"x2(10.2cmx2) 8"x4(20.3cmx4) 10''x1(25.4cmx1) |
4"x1(10.2cmx1) 6"x4(20.3cmx4) |
Ventilaciones |
Pre-filtro Ventilaciones x2 |
||
Bandeja de suelo |
48"x48" x1 120x120cmx1 |
60"x60" x1 150x150cmx1 |
36"x20" x1 90x50cmx1 |
Correas del filtro |
x2 |
||
| |VST-S425| VST-S538 |VST-S223
|Dimensiones (LxAnxAl)| 48"x24"x60"
120x60x150cm | 60"x32"x80"
150x80x200cm | 24"x24"x36"
60x60x90cm | Material interior 3.1+| Material Mylar altamente reflectante | Material exterior 3.1+| Tela Oxford | Cierre 3.1+|Cremalleras SBS cubiertas dobles | Ventana de visualización 3.1+|Ventana frontal x1 | Diámetro del poste 3.1+|16mm | Puerta 3.1+|Puerta frontal x1 | Apertura de conductos |4"x2(10.2cmx2)
6"x4(15.2cmx4)
8''x1(20.3cmx1)|4"x2(10.2cmx2)
8"x5(20.3cmx5) | 4"x1(10.2cmx1)
6"x3(15.2cmx3) | Ventilaciones 3.1+|Pre-filtro Ventilaciones x2 | Bandeja de suelo |48"x24" x1
120x60cmx1| 60"x32" x1
150x80x1cm| 24"x24"x1
60x60cmx1 | Correas del filtro 3.1+|x2
[cols=".1,.1,.1,.1"] |
| |VST-S3018| VST-G425 |VST-G336
|Dimensiones (LxAnxAl)| 30"x18"x36"
76x45x90cm | 48"x24"x60"
120x60x150cm | 36"x36"x72"
90x90x180cm | Material interior 3.1+| Material Mylar altamente reflectante | Material exterior 3.1+| Tela Oxford | Cierre 3.1+|Cremalleras SBS cubiertas dobles | Ventana de visualización 3.1+|Ventana frontal x1 | Diámetro del poste |16mm |19mm |19mm | Puerta 3.1+|Puerta frontal x1 | Apertura de conductos |4"x2(10.2cmx2)
6"x3(15.2cmx3) |4"x2(10.2cmx2)
6"x4(15.2cmx4)
8"x1(20.3cmx1)|4"x2(10.2cmx2)
6"x2(15.2cmx2)
8"x3(20.3cmx3) | Ventilaciones 3.1+|Pre-filtro Ventilaciones x2 | Bandeja de suelo |30"x18"x1
76x45cmx1 | 48"x24"x1
120x60cmx1| 36"x36"x2
90x90cmx2 | Correas del filtro 3.1+|x2
[cols=".1,.1,.1"] |
| |VST-G448| VST-G558
|Dimensiones (LxAnxAl)| 48"x48"x80"
120x120x200cm | 60"x60"x80"
150x150x200cm | Material interior 2.1+|Material Mylar altamente reflectante | Material exterior 2.1+| Tela Oxford | Cierre 2.1+|Cremalleras SBS cubiertas dobles | Ventana de visualización 2.1+|Ventana frontal x1 | Diámetro del poste 2.1+|22mm | Puerta 2.1+|Puerta frontal x1
Puerta lateral x2 | Apertura de conductos |4"x2(10.2cmx2)
8"x5(20.3cmx5) |4"x2(10.2cmx2)
8"x4(20.3cmx4)
10"x1(25.4cmx1) | Ventilaciones 2.1+|Pre-filtro Ventilaciones x2 | Bandeja de suelo | 48"x48"x1
120x120cmx1| 60"x60"x1
150x150cmx1 | Correas del filtro 3.1+|x2
== INSTALACIÓN === VST-S224/S276/S336/S448/S558/G336/G448/G558 ==== PASO 1 Conecte cuatro (A) Pilares a cuatro Soportes de esquina (4) para formar la estructura base de la tienda. image::https://image.next.vivosun.com/asset/width-1654/picture/e03069de7d1ba898630c2c21ac6df41c.png[width=70%,align="center"] ==== PASO 2 Conecte cuatro (B) Pilares a los Soportes de esquina (4) de la base de la tienda. image::https://image.next.vivosun.com/asset/width-1439/picture/7daad5d95dec126be27aa4df194235c3.png[width=70%,align="center"] ==== PASO 3 Conecte cuatro © Pilares a los (B) Pilares . image::https://image.next.vivosun.com/asset/width-822/picture/3ad59be5437965bb93eebd11d7b9bf11.png[width=60%,align="center"] ==== PASO 4 Monte los otros cuatro Soportes de esquina (4) a los © Pilares como se indica. image::https://image.next.vivosun.com/asset/width-828/picture/52fedead72b1ac9f369235a2de835684.png[width=60%,align="center"] ==== PASO 5 Conecte los otros cuatro (A) Pilares a los Soportes de esquina (4) para formar la parte superior de la tienda. image::https://image.next.vivosun.com/asset/width-736/picture/95dc495f3e99f4245589dc552a7814bb.png[width=60%,align="center"] ==== PASO 6 Desabroche y despliegue el Rivestimiento de la tienda (1) y coloque la estructura base en el fondo del Rivestimento de la tienda . image::https://image.next.vivosun.com/asset/width-2382/picture/cfd2bd6906c1e18fc614801396fffc47.png[width=90%,align="center"] ==== PASO 7 Levante el techo de la tienda y cubra la parte superior de la estructura. image::https://image.next.vivosun.com/asset/width-1425/picture/803cb85d9231b85b774738c337d95bcc.png[width=70%,align="center"] ==== PASO 8 Coloque las Barra del techo (E, F) sobre la parte superior de la estructura para colgar dispositivos como luces y ventilación. Para VST-S(G)448/S(G)558, use dos (F) Barras del techo y una (E) Barra del techo . image::https://image.next.vivosun.com/asset/width-1768/picture/730529e3cccb722b49d8353ea9de3dfe.png[width=70%,align="center"] ==== PASO 9 Coloque el Bandeja de suelo (2) en la tienda. image::https://image.next.vivosun.com/asset/width-1545/picture/ceb6a1501ca2ae9e69aa1b04e05295ce.png[width=70%,align="center"] ==== PASO 10 Tire de las cremalleras para cerrar las paredes y la puerta de la tienda. Asegúrese de que el revestimiento de la tienda se ajuste a la estructura en las esquinas. VST-S(G)448/S(G)558 tiene puertas laterales adicionales. image::https://image.next.vivosun.com/asset/width-2074/picture/2e489440c7448f38dc8fd0bcad902e25.png[width=70%,align="center"] === VST-S326/S425/S538/G425 ==== PASO 1 Conecte dos (A) Pilares y dos (D) Pilares a cuatro Soportes de esquina (4) para formar la estructura base de la tienda. image::https://image.next.vivosun.com/asset/width-1893/picture/946ef39dea4e370e9890ffb0c6047f47.png[width=70%,align="center"] ==== PASO 2 Conecte cuatro (B) Pilares a los Soportes de esquina (4) de la base de la tienda. image::https://image.next.vivosun.com/asset/width-1890/picture/445261a5f694c77a945549870e938689.png[width=70%,align="center"] ==== PASO 3 Conecte cuatro © Pilares a los (B) Pilares . image::https://image.next.vivosun.com/asset/width-1323/picture/71bb9dbe28bc68ebc6ca80488fa247e1.png[width=70%,align="center"] ==== PASO 4 Fije los otros cuatro Soportes de esquina (4) a los © Pilares como se indica. image::https://image.next.vivosun.com/asset/width-1502/picture/570793f8e9da2d4a730f39a7ed44268d.png[width=70%,align="center"] ==== PASO 5 Conecte dos (A) Pilares y dos (D) Pilares a los Soportes de esquina (4) para formar la parte superior de la tienda. image::https://image.next.vivosun.com/asset/width-1282/picture/a5d8109bcf06e81932328ce52913b9bf.png[width=70%,align="center"] ==== PASO 6 Desabroche y despliegue el Rivestimiento de la tienda (1) y coloque la estructura base en el fondo del Rivestimento de la tienda . image::https://image.next.vivosun.com/asset/width-2429/picture/bce75235e32c3f0201cefc0458ba0641.png[width=70%,align="center"] ==== PASO 7 Levante el techo de la tienda y cubra la parte superior de la estructura. image::https://image.next.vivosun.com/asset/width-1802/picture/a0bf62f04fc61c07fff31994b654d6fd.png[width=70%,align="center"] ==== PASO 8 Coloque las Barras del techo (E, F) sobre la parte superior de la estructura para colgar dispositivos como luces y ventilación. Para el VST-S538, use dos (F) Barras del techo y una (E) Barra del techo . image::https://image.next.vivosun.com/asset/width-2163/picture/817720abbf242360bf546295f3234421.png[width=70%,align="center"] ==== PASO 9 Coloque el Bandeja de suelo (2) en la tienda. image::https://image.next.vivosun.com/asset/width-2202/picture/8ffca5be4cdcbc95cde15ac51206da63.png[width=70%,align="center"] ==== PASO 10 Tire de las cremalleras para cerrar las paredes y la puerta de la tienda. Asegúrese de que el revestimiento de la tienda se ajuste a la estructura en las esquinas. image::https://image.next.vivosun.com/asset/width-1268/picture/67ba3ee3725a9537dd8be232dd0b7d0a.png[width=55%,align="center"] === VST-S223/S3018 ==== PASO 1 Conecte cuatro (A) Pilares a cuatro Soportes de esquina (4) para formar la estructura base de la tienda. Para el VST-S3018, conecte dos (A) Pilares y dos (B) Pilares a cuatro Soportes de esquina (4) . image::https://image.next.vivosun.com/asset/width-2848/picture/080d7fae06662e6c6e5855710f11b879.png[width=100%,align="center"] ==== PASO 2 Conecte cuatro (B) Pilares a los Soportes de esquina (4) de la base de la tienda. Para el VST-S3018, conecte cuatro (D) Pilares a los Soportes de esquina (4) . image::https://image.next.vivosun.com/asset/width-2570/picture/9e632130eb4da31e14bd278dd798578b.png[width=100%,align="center"] ==== PASO 3 Fije los otros cuatro Soportes de esquina (4) a los (B) Pilares o (D) Pilares como se muestra. image::https://image.next.vivosun.com/asset/width-2306/picture/af0e179a5a872a72de5ffe7b4094d26c.png[width=100%,align="center"] ==== PASO 4 Conecte los otros cuatro (A) Pilares a los Soportes de esquina (4) para formar la parte superior de la tienda. Para el VST-S3018, conecte dos (A) Pilares y dos (B) Pilares como se muestra. image::./2-4-C.png[width=100%,align="center"] ==== PASO 5 Desabroche y despliegue el Rivestimiento de la tienda (1) y coloque la estructura base en el fondo del Rivestimento de la tienda . image::https://image.next.vivosun.com/asset/width-2382/picture/8548cd4a51cdadc93ea7851372ca39e0.png[width=100%,align="center"] ==== PASO 6 Levante el techo de la tienda y cubra la parte superior de la estructura. image::https://image.next.vivosun.com/asset/width-1425/picture/6eefc563653f8d808aa0b8ce8e4e1072.png[width=70%,align="center"] ==== PASO 7 Coloque las Barras del techo (E, F) sobre la parte superior de la estructura para colgar dispositivos. image::https://image.next.vivosun.com/asset/width-1761/picture/24aabfeab5defa688fa2e10568c48bdf.png[width=70%,align="center"] ==== PASO 8 Coloque el Bandeja de suelo (2) en la tienda. image::https://image.next.vivosun.com/asset/width-1544/picture/3fb3ac758b308375a765f5b6ad9fa595.png[width=70%,align="center"] ==== PASO 9 Tire de las cremalleras para cerrar las paredes y la puerta de la tienda. Asegúrese de que el revestimiento de la tienda se ajuste a la estructura en las esquinas. image::https://image.next.vivosun.com/asset/width-822/picture/730eefcae4a3eb1d8bd2414fd896a164.png[width=50%,align="center"] == CONFIGURACIÓN DEL EQUIPO === VENTILACIÓN DE LA TIENDA DE CULTIVO La tienda de cultivo tiene múltiples aperturas para tubos y entradas de aire para la ventilación. Apertura para tubos: Instale el tubo necesario en una apertura de tubo de tamaño adecuado. Utilice los lazos en ambos lados de la abertura para asegurar firmemente el conducto a la tienda. Entrada de aire: Facilita la entrada de aire fresco en la tienda. image::https://image.next.vivosun.com/asset/width-1023/picture/430234755234f67f6a473bc7cd80d2f3.png[width=70%,align="center"] 1. Apertura para tubos *2. Entrada de aire === APLICACIONES DEL VENTILADOR EN LÍNEA El ventilador en línea se puede utilizar como ventilador de extracción o como ventilador de entrada. *Ventilador de extracción: Colgado o montado en la esquina opuesta más alta del ventilador de entrada dentro de su tienda de cultivo. La flecha de flujo de aire apunta lejos de su tienda de cultivo. Ventilador de entrada: Montado en una esquina inferior fuera de su tienda de cultivo. La flecha de flujo de aire apunta hacia su tienda de cultivo. image::https://image.next.vivosun.com/asset/width-1306/picture/19c64e5adb608f673000913b355d3553.png[width=90%,align="center"] 1. Ventilador de entrada *2. Ventilador de extracción === CONFIGURACIÓN ESTÁNDAR *Ventilador en línea y filtro de carbón: Elija un ventilador en línea adecuado para su tienda de cultivo. Cuelgue el ventilador en línea en la barra del techo de la tienda y conéctelo con los tubos en el lado de salida de aire del ventilador. Instale un filtro de carbón en el lado de entrada de aire de la tienda y cuélguelo con las correas (suministradas con la tienda). image::https://image.next.vivosun.com/asset/width-897/picture/636a83a7a083c1c4cb0e6af8ffba4227.png[width=60%,align="center"] Luz de cultivo: Elija una luz de cultivo adecuada para su tienda. Instale la luz de cultivo con ganchos de cuerda después de haber instalado el ventilador en línea y el filtro de carbón. Ajuste la luz a la altura adecuada. image::https://image.next.vivosun.com/asset/width-897/picture/d7cd3e8698f576d3f3686c73a402cd97.png[width=60%,align="center"] == Garantía VIVOSUN ofrece una garantía limitada de 2 años en este producto comprado directamente a nosotros o a nuestros distribuidores autorizados, comenzando en la fecha original de compra. Esta garantía se proporciona además de, y no afecta, sus derechos legales bajo las leyes de protección al consumidor aplicables en el país donde se compró el producto. Para la política completa de garantía, visite: https://www.vivosun.com/help/warranty-policy Alternativamente, puede contactar al servicio al cliente en support@vivosun.com / +1 888-505-8486. |
